Diagrama que pide 3 números y dice cual es el MAYOR y también cual es el MENOR.
Ejemplo terminado
Publicado por jl Fecha: 2009-08-26 11:58:22 Idioma: Español Tipo de documento: Diagrama

DIAGRAMACIÓN


Ejercicios resueltos


Ejercicio No. 14

Diseñar un diagrama de flujo que te pida tres números y te diga cual es el mayor y cual es el menor de ellos.

El diagrama deberá de solicitar los datos necesarios y mostrar el resultado.

El segundo de 2 ejemplos de diagramas comparando 3 valores. En el primero solamente teníamos que determinar cuál era el mayor, en éste otro tenemos que localizar también el menor de ellos.

NOTA: Si lo deseas, busca y analiza el ejercicio anterior a través del Menú de la izquierda.

RESPUESTA:

Diseñar un diagrama de flujo que te pida tres números y te diga cual es el mayor y cual es el menor

Explicación

  • Primero pedimos los 3 números sobre las variables A, B y C.
  • Iniciamos dos variables llamadas "Mayor" y "Menor". A ambas les colocamos un valor inicial que puede ser cualquiera de los tres ingresados. En mi caso les puse el valor de A.
  • Comparamos la Variable "Menor" con cada uno de los otros valores. En caso de que alguno de ellos sea inferior, hacemos "Menor" igual a ese valor.
  • Comparamos la Variable "Mayor" con cada uno de los otros valores. En caso de que alguno de ellos sea superior, hacemos "Menor" igual a ese valor.

Nótese que este procedimiento funcionaría igual si fueran 4, 5 o más los valores simplemente agregando más comparaciones o mediante un Ciclo automático.


Ampliación del diagrama

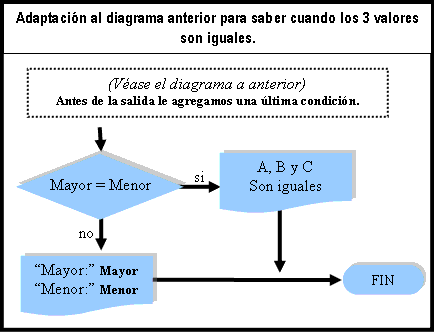

Según los requerimientos que me pidió un usuario por correo, se necesita que el diagrama también indique cuando los 3 valores introducidos sean iguales.

En ese caso, basta simplemente con comparar que "Mayor" y "Menor" sean iguales y en ese caso concluimos que los 3 son iguales.

Así pués, para cubrir ese requisito extra, simplemente agregamos una comparación antes de la salida para ver si son iguales:

Ampliación al diagrama del mayor y el menor para saber si los valores son iguales
